各種終端和中間接頭的形式及結構
曾慶春
我們現在使用的中低壓電纜終端主要分為戶內和戶外終端，戶內終端包括設備終端。戶內終端主要是安裝在室內，與電氣設備相連接。戶外終端主要安裝在室外，與架空線路和其他室外電氣設備相連接。設備終端又分為固定式和分離式兩類，主要與電氣設備相連接，它的導電金屬處于全絕緣狀態，不暴露在空氣中。

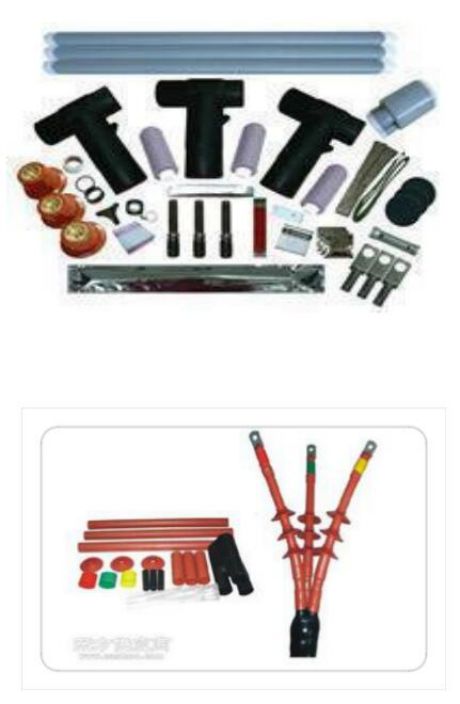

熱縮型終端頭的結構是以聚合物為基本材料，經過交聯工藝，使聚合物的線型分子變成網狀結構的體型分子，經加熱擴張成規定尺寸，制作終端頭時經過再加熱自行收縮到預定尺寸。它的組成部件主要由外絕緣管、應力管、分支套、護套管、相色管、雨裙等部件以及與其配套的填充膠、密封膠等材料構成。

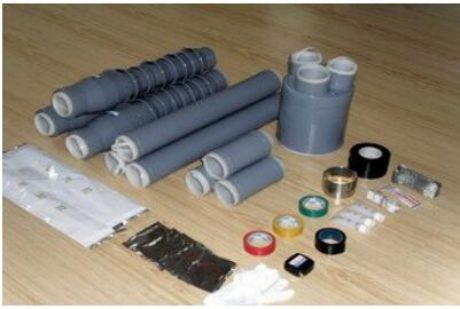

冷縮型終端頭的結構是以彈性較好的橡膠材料（一般是硅橡膠和乙丙橡膠）在工廠內注射成各種電纜終端的部件并硫化成型，然后再將內經擴張并襯以螺旋狀的尼龍支撐條以保持擴張后的內徑。在安裝時，將這些預擴張件套在經過處理后電纜未端，抽出螺旋狀的尼龍支撐條，橡膠件就會收縮在電纜上。它的組成部件主要有終端主體、絕緣管、分支手套、半導電自粘帶。冷縮頭具有以下特點：1.抗電暈及耐腐蝕性能強，電性能優良，使用壽命長。2.安裝時，無需專用工具和用火加熱。3.通用范圍寬，一種規格可使用多種電纜線徑。
預制型電纜終端是將電纜終端的絕緣體、內屏蔽和外屏蔽在工廠里預先制作成一個完整的預制件的電纜終端。它通常采用三元乙丙橡膠和硅橡膠制造，將混煉好的橡膠料用注橡機注射入模具內，然后，在高溫及高壓下硫化成型，在安裝時只需將預制件套入電纜絕緣上即成。它的組成部分：終端主體、絕緣管、半導電自粘帶、分支手套、肘型絕緣套。一般預制型電纜終端基本用在電纜分接箱、環網柜和封閉式變壓器上。
電纜的中間接頭分很多類型，主要講一講我們常用的幾種類型。一是熱縮的中間接頭，它的組成部件：熱縮絕緣管，主要用于電氣絕緣；半導電管，起屏蔽作用；應力控制管，也就是應力管，它是能均勻中間接頭電場的集中；護套管，作為密封用的，并具有一定的機械保護作用；熱熔膠，起密封、防漏和防潮作用；填充膠，它用來填充界面結合處空隙的。二個是冷縮中間接頭，它的組成部件：接頭主體，它是采用內、外半導電屏蔽和應力控制為一體的冷收縮絕緣件；在就是絕緣管和半導電自粘帶。第三個是預制中間接頭，它的組成部件：終端主體，它采用內、外半導電屏蔽層和應力控制為一體的預制橡膠絕緣件；熱縮或冷縮型絕緣管或絕緣帶及半導電自粘帶。從材料上看，冷縮和預制型中間接頭制作簡單，但價格要比熱縮型貴得多。一般單位為了省錢常用熱縮的，從長遠看還是冷縮和預制型比較好用。
